型號 |
SP100 |
SB30 |
|
原理 |
激光前散射 |
激光后散射 |
|

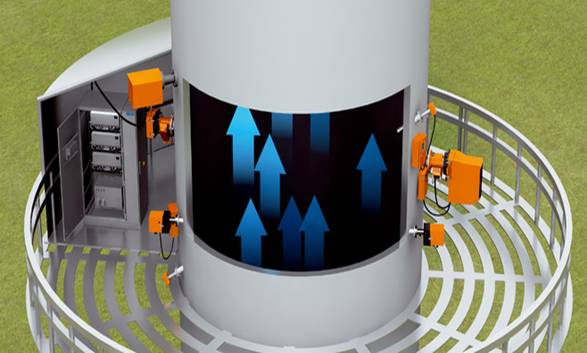

安裝示意圖 |
|
|
|
安裝方式 |
探頭插入式安裝（煙道直徑必須大于500mm） |
單側式安裝 （煙道直徑必須大于500mm） |
|
量程 |
最小量程：0-5mg/m3 最大量程：0-200mg/m3(超出范圍需咨詢工廠) |
最小量程：0-30mg/m3 最大量程：0-200mg/m3(超出范圍需咨詢工廠) |
|
誤差 |
≤±1% |
≤±2% |
|
煙氣溫度 |
-25 … +400°C |
-25 … +400°C |
|
煙氣壓力 |
–50 … +2 hPa： –50 … +30 hPa 帶外部吹掃單元(選配) |
–50 … +2 hPa： –50 … +30 hPa 帶外部吹掃單元(選配) |
|
環境條件（溫度壓力） |
-40 … +60 °C -40 … +45 °C 對帶有內部吹掃氣的MCU控制單元 |
-40 … +60 °C -40 … +45 °C 對帶有內部吹掃氣的MCU控制單元 |
|
認證 |
• U.S.EPA PS1及PS11 • EN 15267-3, EN 14181 及 DIN ISO 14956 • 經TÜV測試的認證許可 (2001/80/EC, 2000/76/EC) 及電廠第27 BImSchV (FICA) • GOST 及 MCERTS的認證 |
• U.S.EPA PS1及PS11 • EN 15267-3, EN 14181 及 DIN ISO 14956 • 經TÜV測試的認證許可 (2001/80/EC, 2000/76/EC) 及電廠第27 BImSchV (FICA) • GOST 及 MCERTS的認證 |
|
防護等級 |
• 發射/接受單元，反射器，MCU： IP 65 • 外部吹掃單元：IP 54 |
• 發射/接受單元，反射器，MCU： IP 65 • 外部吹掃單元：IP 54 |
|
電氣安全 |
CE |
CE |
|
輸入輸出接口 |
模擬輸出 三路輸出：0/2/4… 22mA，最大750Ω負載 模擬輸入 兩路輸入：0…20mA 數字輸出 五路輸出：30V DC/2A，48V AC/1A；無源 狀態信號：運行/故障，維護，功能檢查，維護請求，極限值報警 數字輸入： 四路輸入 無源接入點 接口： • USB • RS485可選接口模塊 • RS232（維護用） • 以太網 可選接口模塊 總線 • 以太網TCP/IP（可選接口模塊） • RS485 PROFIBUS-DP（可選接口模塊）
|
模擬輸出 三路輸出：0/2/4… 22mA，最大750Ω負載 模擬輸入 兩路輸入：0…20mA 數字輸出 五路輸出：30V DC/2A，48V AC/1A；無源 狀態信號：運行/故障，維護，功能檢查，維護請求，極限值報警 數字輸入： 四路輸入 無源接入點 接口： • USB • RS485可選接口模塊 • RS232（維護用） • 以太網 可選接口模塊 總線 • 以太網TCP/IP（可選接口模塊） • RS485 PROFIBUS-DP（可選接口模塊）
|
|
應用場合 |
排放監測 如： 監測過濾系統 - 發電廠及熱電廠 ·廢氣中及除塵器前后的煙道中的 - 垃圾焚燒廠及廢物處理廠 粉塵濃度 - 金屬加工廠（煉鋼、煉鋁廠，冶煉廠、鑄造廠） - 水泥廠 |
排放監測 如： ·監測過濾系統 - 發電廠及熱電廠 ·廢氣中及除塵器前后的煙道中的 - 垃圾焚燒廠及廢物處理廠 粉塵濃度 - 金屬加工廠（煉鋼、煉鋁廠，冶煉廠、鑄造廠） - 水泥廠 |
|
校準功能 |
•零點及參比點測試 •污染修正
|
•零點及參比點測試 |
|
總結 |
單側安裝適用于電廠中低濃度粉塵測量，特別適用于超低量程（最低0-5mg/m3），可以實現零點參比測試和測量探頭上鏡片集灰帶來的誤差修正；性價比高 |
單側安裝適用于電廠中低濃度粉塵測量，可以實現零點參比測試 |
